¿Qué es una tobera?
Una tobera es un elemento metálico que convierte la energía potencial de un fluido en energía cinética.
En este sentido, el fluido en el dispositivo sufre un aumento de velocidad cuando se transmite a través de los inyectores (orificios) debido a una disminución de la sección.
Las toberas se instalan en el extremo final de las mangueras de agua puesto que es un dispositivo que tiene la capacidad de impulsar el fluido a una gran presión y por tanto permite la propulsión y avance junto la manguera a través del interior de la tubería.
Este efecto ayuda en las tareas de limpieza hidrodinámica de tuberías y colectores de alcantarillado.
Tipos de configuración de los inyectores en la tobera
La configuración y distribución de los inyectores en la tobera permiten proyectar a presión el agua en diferentes direcciones y ángulos. Dicha distribución permite darle diferentes tipos de funcionalidades.
Por ejemplo, los inyectores frontales posibilitan arrancar sedimentos e incrustaciones que obturan la tubería. En cambio, los inyectores laterales con diferentes tipos de ángulo permiten proyectar el agua a presión sobre las paredes de la tubería.
Caben mencionar los inyectores posteriores que conceden propulsión y avance a la tobera, y también arrastre de los residuos hacia la parte trasera y facilitar por tanto la recogida de los mismos gracias al sistema de aspiración del camión mixto.
Es muy importante utilizar la disposición adecuada de los inyectores para evitar fisuras y roturas en la tubería de saneamiento.
¿Cómo sabemos el tipo de tobera a utilizar?
La selección de la tobera óptima a utilizar dependerá de las necesidades en la actividad de limpieza de tuberías. En función del sedimento presente en el interior de la tubería (material granular, lodo, grasas, jabón, raíces, mortero u otro resto antrópico) y de la presión a ejercer (desatasco o limpieza superficial) se elegirá el tipo de tobera más adecuada.
En este sentido decir que presentan diferentes formas y pesos, que sumado a las diferentes configuraciones en la distribución de los inyectores permiten garantizar la eficiencia según los requerimientos de limpieza.
A continuación, indicamos los principales tipos de tobera existentes en la actualidad:

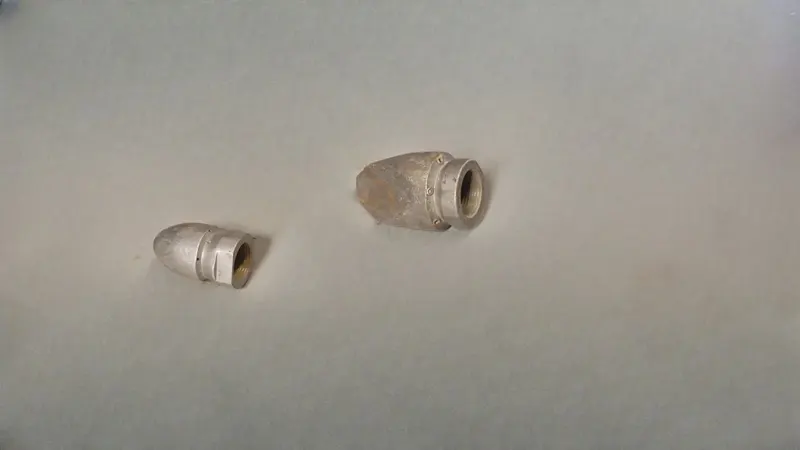

Tobera tipo latiguillo
Son las toberas más simples y disponen de inyectores inclinados, ideales para la limpieza de tubería de pequeño diámetro.
Tobera rompedora
Utilizada en labores de desatasco, combina punta angulada con inyectores frontales para aumentar su capacidad de rotura por impacto.
Tobera rotativa
Utilizada para desincrustar grasas y jabones, tiene la característica que ésta gira sobre su propio eje permitiendo una mayor superficie de limpieza.

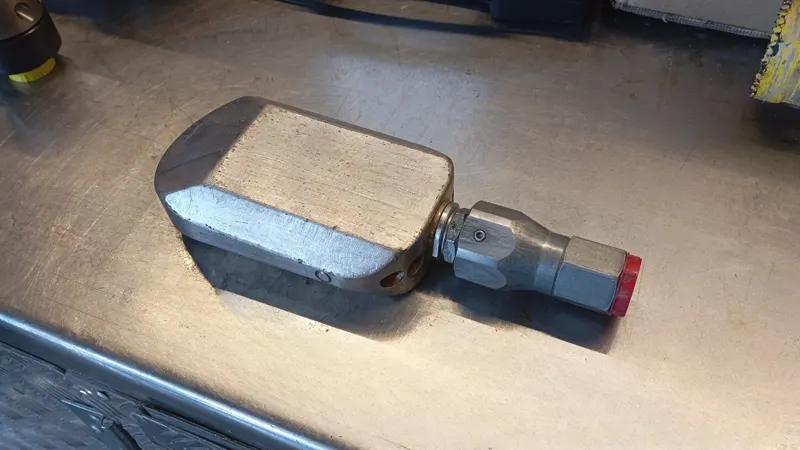

Tobera tipo teja
Utilizada para el arrastre de sedimentos hacia atrás, es una tobera pesada de base plana. Este tipo es útil para el arrastre de arena y eliminación de jabones y grasas.
Tobera Bulldozer
Se trata de una tobera tipo teja de dimensiones y peso elevados que se utilizan para la limpieza de tuberías de gran diámetro con presencia de fragmentos sedimentarios de gran tamaño.
Tobera Venturi
Basada en el efecto Venturi, este tipo es útil para arrastrar grandes cantidades de arena y sólidos antrópicos presentes en la base de la tubería. Su mayor rendimiento se consigue cuando la tobera trabaja sumergida y reutiliza el agua presente en la tubería para la limpieza de la misma.

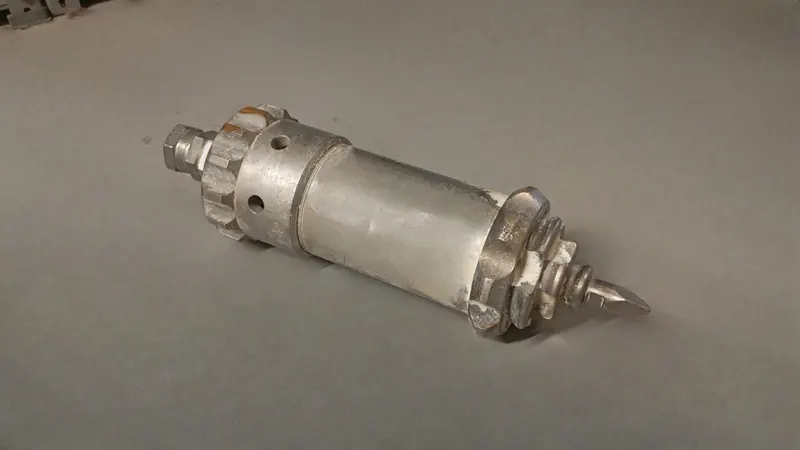

Tobera vibradora
Utilizada con el objetivo de arrancar incrustaciones sólidas, genera movimiento excéntrico que permite trabajar a modo de martillo percutor.

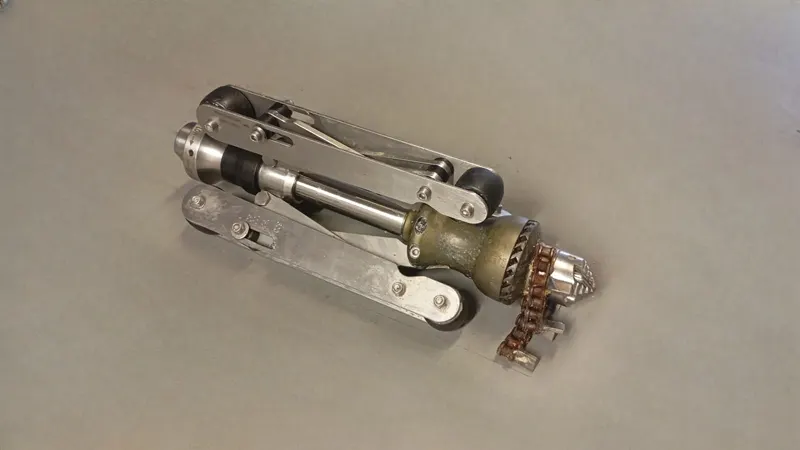

Tobera cortaraíces
Se trata de un tipo de tobera giratoria que tiene incorporados elementos de corte y abrasión que permiten cortar las raíces presentes en el interior de la tubería gracias a su elevada velocidad de giro.
Ventajas de utilizar las toberas adecuadas
La utilización de las más adecuadas para cada labor de limpieza hidrodinámica de tuberías permite maximizar las prestaciones de las bombas hidráulicas de impulsión de agua que disponen los camiones mixtos de limpieza.
Además, aumenta sustancialmente el rendimiento y eficiencia de las tareas de limpieza y por tanto disminuye tanto el consumo de combustible como el desgaste del vehículo en su conjunto. A su vez, la suma de todas estas ventajas favorece a minimizar los costes de mantenimiento de la red de alcantarillado.
Mantenimiento de las toberas
Cabe remarcar que el agua que circula a través de la tobera a alta velocidad causa un importante desgaste en los inyectores. Este desgaste puede ser aún mayor en el caso que el agua contenga algún tipo de impureza sólida.
Con el objetivo de evitar o al menos reducir este desgaste se incorporan unas piezas roscadas con reducción en el interior. Estas piezas fabricadas con materiales altamente resistentes se deben cambiar periódicamente.
Preguntas Frecuentes sobre Toberas para Limpieza de Tuberías
¿Qué es una tobera y cuál es su función en la limpieza de tuberías?
Una tobera es un dispositivo metálico que convierte la energía potencial del agua en energía cinética, permitiendo su proyección a alta presión. Se instala en el extremo de las mangueras de los camiones de limpieza y facilita la propulsión de la manguera dentro de la tubería, desincrustando y arrastrando residuos hacia el exterior.
¿Qué tipos de toberas existen y para qué se utilizan?
Existen varios tipos de toberas, cada una diseñada para tareas específicas:
- Toberas de tracción: con inyectores inclinados a 30°, ideales para limpieza general y avance de la manguera.
- Toberas rompedoras o puntiagudas: equipadas con chorros delanteros y traseros, eficaces para perforar obstrucciones.
- Toberas pesadas tipo bulldozer: adecuadas para extraer residuos pesados.
- Toberas rotativas: combinan inyectores de tracción y limpieza, óptimas para eliminar grasas y restos jabonosos.
- Toberas corta-raíces: incorporan cadenas de corte para eliminar raíces y materiales incrustados.
- Toberas Venturi: generan un vacío que facilita la aspiración de residuos.
- Toberas rotativas percutoras: equipadas con cabezales percutores para eliminar incrustaciones resistentes como hormigón o carbonataciones.
¿Cómo se elige la tobera adecuada para una tarea específica?
La selección depende de factores como el tipo de residuo presente (lodo, grasa, raíces, hormigón), el diámetro y material de la tubería, y la presión requerida. Evaluar estas variables garantiza una limpieza eficiente y segura.
¿Qué configuración tienen los inyectores de una tobera?
Las toberas pueden tener inyectores frontales (para desincrustar obstrucciones), laterales (para limpiar las paredes de la tubería) y traseros (para propulsar la manguera y arrastrar residuos hacia atrás). La disposición y ángulo de estos inyectores determinan la funcionalidad específica de la tobera.
¿Qué mantenimiento requieren las toberas?
Es esencial realizar inspecciones periódicas para detectar desgaste o daños, limpiar los inyectores para evitar obstrucciones y reemplazar componentes deteriorados. Un mantenimiento adecuado prolonga la vida útil de la tobera y asegura su eficacia.
¿Qué ventajas ofrece el uso de toberas adecuadas en la limpieza de tuberías?
Utilizar la tobera correcta mejora la eficiencia de la limpieza, reduce el tiempo de intervención, minimiza el consumo de agua y energía, y previene daños en las tuberías. Además, facilita la eliminación completa de residuos, evitando futuros atascos.
¿Las toberas pueden dañar las tuberías?
Si se utilizan toberas inadecuadas o se aplican presiones excesivas, existe el riesgo de dañar las tuberías. Por ello, es crucial seleccionar la tobera apropiada y ajustar la presión según las características de la tubería y el tipo de residuo.
¿Qué es una tobera Venturi y cómo funciona?
La tobera Venturi dispone de un cilindro hueco donde los inyectores proyectan el agua hacia atrás, creando un vacío que facilita la aspiración e impulsión de residuos. Es especialmente eficaz cuando está completamente sumergida en la tubería.
¿Qué es una tobera rotativa percutora y en qué casos se utiliza?
Es una tobera que incorpora un cabezal percutor que actúa como un sistema de fresado, eliminando incrustaciones resistentes como hormigón, lechadas de cemento y carbonataciones. Su uso es adecuado en situaciones donde otros métodos no son efectivos.
