Evacuació d’aigües residuals en edificis

15 novembre 2017

L’evacuació d’aigües residuals en edificis, és possible gràcies a una xarxa de drenatge domèstica, que permet agrupar i encaminar aquests fluids, des del seu origen fins als sistemes col·lectors públics, que agrupen aigües residuals de diverses comunitats de veïns, transportant-les des d’allà fins a la seva destinació final, que no és altre que una planta per al tractament d’aquests líquids contaminats.

Evacuació d’aigües residuals en edificis – L’execució del projecte d’evacuació d’aigües residuals en edificis

evacuación de aguas residuales en edificios

La xarxa d’evacuació d’aigües residuals en edificis revesteix especial importància, a causa de les implicacions que el tema té en la salut i la higiene dels habitants de l’edifici.

L’execució d’un sistema de drenatge d’aigües residuals pot dividir-se en quatre etapes:

  • Avaluació de les dades existents

S’elabora un pla específic per a l’edifici, tenint en compte la ubicació i la capacitat del col·lector públic.

  • Dimensionament

Es determinen els índexs de cabal, tenint en compte el nombre d’usuaris, la mida de les canonades, i les condicions de ventilació i acte neteja.

  • Elecció del traçat

Identificació dels elements generadors d’aigües residuals, les condicions arquitectòniques i estructurals, la localització dels accessoris i les instal·lacions complementàries.

  • Obra

Instal·lació de la xarxa, la qual cosa suposa assajos de descàrrega i estanquitat.

Diferents sistemes d’evacuació d’aigües residuals en edificis

La conducció d’aigües residuals fins al col·lector públic, es pot dur a terme utilitzant tres sistemes diferents, en funció de la necessitat d’elevació de l’efluent, per garantir el funcionament adequat de la gravetat en tots els ramals de connexió. Vegem quins són aquests tres sistemes:

  • Sistema Gravític

Aquest sistema s’adopta quan totes les aigües recollides es troben en un nivell superior al del llindar de la cambra del col·lector públic. Aquest sistema, bàsicament utilitza els següents elements:

  1. Sifó
  2. Ramal de descàrrega
  3. Tub de caiguda
  4. Ramal de ventilació
  5. Columna de ventilació
  6. Cambra d’inspecció
  7. Col·lector predial
  8. Ramal de connexió
  9. Col·lector públic
evacuación de aguas residuales en edificios
  • Sistema d’elevació

El sistema d’elevació, tot i ser molt poc utilitzat a causa del seu alt cost, és l’oposat al sistema gravític, sent utilitzat quan la quota de cabal es troba per sota de l’altura màxima del col·lector, el que impedeix que l’aigua baixi per gravetat.

Les aigües residuals són elevades fins a un punt en què es pot efectuar el drenatge per gravetat fins al ramal de connexió. En aquest tipus de sistemes, és important l’ús d’un sifó invertit que impedeix que les aigües inverteixin el flux quan el sistema es trobi apagat.

  • Sistema mixt

El sistema mixt s’utilitza sempre que hi hagi la necessitat de combinar els sistemes esmentats. És a dir, quan la recol·lecció d’aigües residuals, es produeix per sobre i per sota del nivell mínim que garanteixi el drenatge per gravetat al ramal de connexió.

Com diagnosticar l’estat de la xarxa d’evacuació d’aigües residuals en edificis

La importància de la xarxa i de la funció que compleix obliga a un monitoratge continu sobre ella, per tal de detectar a temps obstruccions o embussos que, en un moment donat poden generar una situació sanitària crítica.

La xarxa d’evacuació d’aigües residuals en edificis està dissenyada per operar de manera silenciosa i inodora. Per això, la presència de sorolls o males olors són senyal inequívoc de problemes en la canonada.

Els sorolls procedents de la xarxa de drenatge d’aigües residuals són essencialment sorolls de percussió, que es propaguen en forma rígida, gràcies a la vibració dels elements de la construcció de l’edifici.

Aquests sorolls són normals, inevitables i no són símptoma de mal estat de la xarxa, com si ho és el clapoteig o borbolló que es presenta quan baixa el líquid pel sifó.

Per reduir la transmissió de sorolls naturals de percussió a la canonada de desguàs d’aigües residuals, és important verificar que les canonades i els accessoris estiguin connectats a l’estructura de l’edifici, per mitjà de revestiments com elastòmers, suro, cautxú.

Igualment, en les canonades no s’han d’utilitzar materials rugosos. La flexibilitat és important per absorbir l’impacte de l’aigua, sobretot en canonades que condueixen un cabal des de pisos molt alts. En aquest tipus de xarxes, és important utilitzar juntes d’elastòmer per absorbir sorolls i vibració, i establir canvis de direcció que contribueixin a limitar la velocitat de caiguda del flux.

La xarxa d’evacuació d’aigües residuals en edificis ha de garantir el compliment dels estàndards imposats per la normativa europea pel que fa a rendiment acústic en edificis.

La proliferació de males olors ha de ser evitada, utilitzant material segellador en tots els punts que no en tinguin, i mitjançant la utilització de sifons amb les dimensions adequades.

El sistema només funcionarà si es tenen en compte les normes pel que fa a ventilació, per evitar la pèrdua de tancament hídric en els sifons, per efecte de depressions a la xarxa.

Cuidar les xarxes d’evacuació d’aigües residuals en edificis és tenir cura de la salut.

El bon funcionament de la xarxa col·lectora d’aigües residuals és una tasca que requereix el compromís de cada un dels usuaris. Gràcies al coneixement de la seva estructura, que hem compartit en aquest text, podem tenir una imatge gràfica del seu funcionament i així indicar alguns consells que poden preservar-la i prevenir accidents incòmodes:

  • No llençar pols de cafè, restes de menjar, herbes de te, oli , o qualsevol altre tipus de residu a la pica de la cuina.
  • En el sanitari, no llençar paper higiènic, bolquers, tovalloles absorbents, tubs de pasta de dents, preservatius…
  • Utilitzar algun tipus de filtre en els desguassos del lavabo, rentamans o a la dutxa, per retenir material sòlid que pot embussar la canonada.
evacuación de aguas residuales en edificios

Finalmente, la xarxa d’aigües residuals ha de ser objecte de manteniment preventiu, inspecció i vigilància, de manera periòdica, d’acord amb les indicacions de l’encarregat de manteniment en l’edifici.

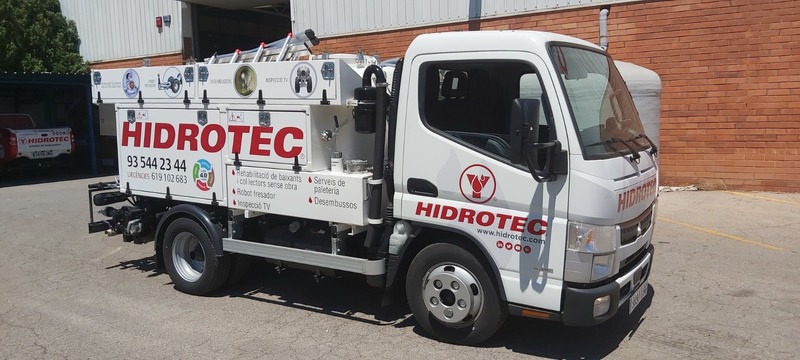

A Espanya Hidrotec realitza inspeccions amb càmeres de TV i porta a terme manteniment preventiu i correctiu, utilitzant diversos tipus de vehicles especialitzats en la neteja hidrodinàmica de xarxes d’evacuació d’aigües residuals, col·lectors públics industrials i particulars i, en general, tot tipus de sistemes de canonades.
